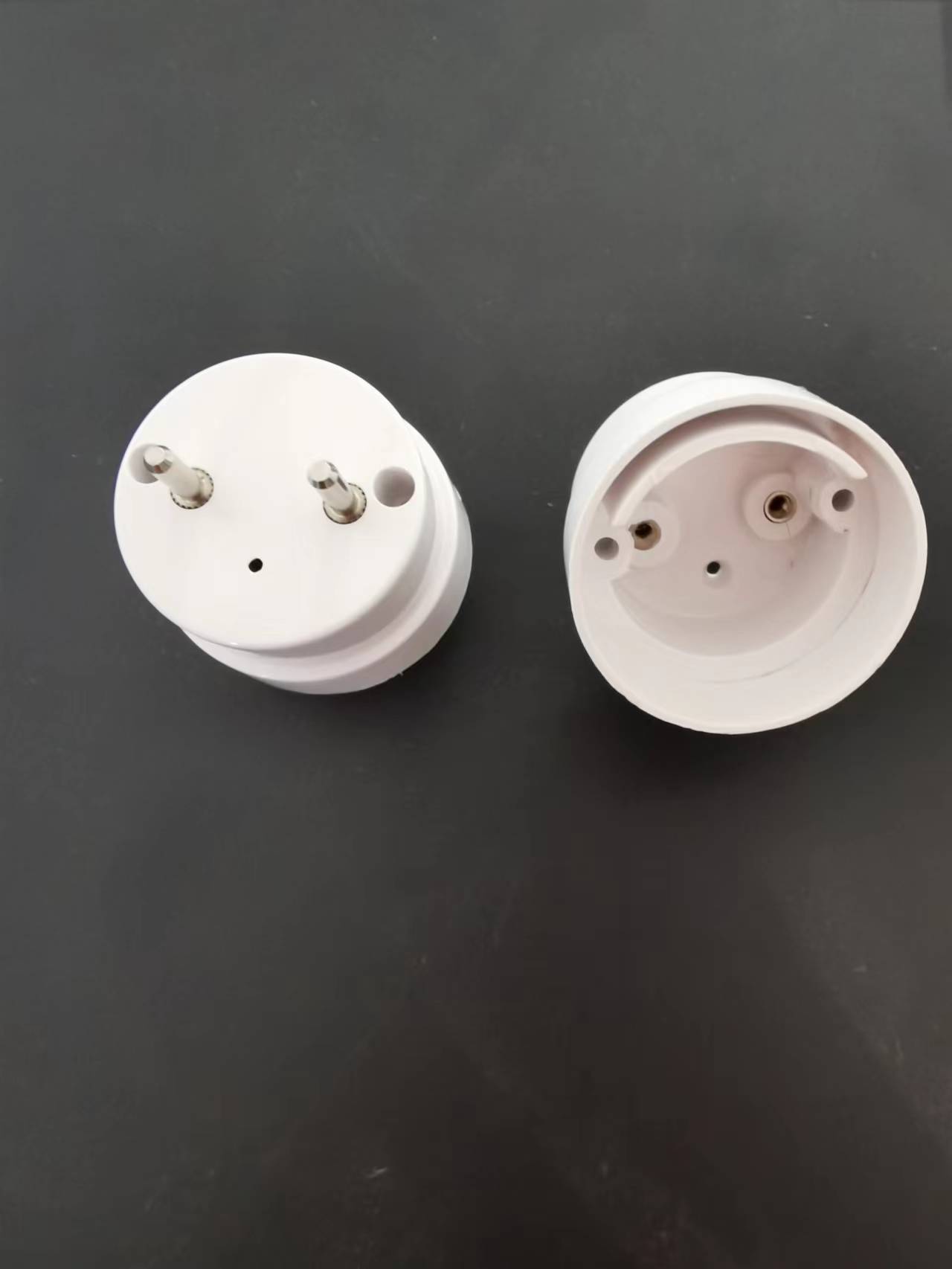

A LED T8 dupla végű G13 végső sapkák legfontosabb jellemzői és fontosságát

Ma a legfontosabb jellemzőkről és fontosságról beszélünkLED T8 dupla végű G13 végkapocsok.

1. A belső kapcsolatok döntő fontosságúak:

Nem átmeneti kapcsolatok: A hagyományos fluoreszkáló lámpatestek végső sapkáin belüli fémfülekkel ellentétben, amelyek egyszerűen közvetlenül az izzószálhoz vannak csatlakoztatva, a LED-lámpák G13 végsapkáinak belső csatlakozásai az áramkör részét képezik.

Shunters/áramkorlátozó ellenállások: Ez az alapvető különbség! Annak érdekében, hogy kompatibilisek legyenek a régi lámpákkal, amelyeket még nem módosítottak, és továbbra is hagyományos induktív ballasztokkal (vagy elektronikus ballasztokkal) vannak felszerelve, a legtöbb "kompatibilis" dupla végű LED T8 lámpák egy kulcsfontosságú elektronikus alkatrészt telepítenek-egy sönt vagy áramkorlátozó ellenállás az egyik végén (néha mindkét vég).

Funkció: Ha a lámpát egy hagyományos ballasztba helyezve beillesztik, a sönt/ellenállás "megcsalja", vagy megkerüli a ballaszt által generált induktív reaktanciát vagy nagyfeszültségű impulzusokat, megakadályozva, hogy a nagyfeszültség a vezető áramkört a LED-lámpában károsítsa. Ugyanakkor lehetővé teszi az AC hálózat számára, hogy az áramkorlátozás után belépjen a LED vezető tápellátásba a lámpa belsejébe.

Helyszín: Általában az egyik végén a végsapkán belül helyezkedik el (a vég belső két csapja rövidzárlatú és a belső meghajtó áramköréhez csatlakoztatva van a sönt/ellenálláson keresztül). A másik végén lévő végsapkán belül a két csap közvetlenül csatlakozik a meghajtó áramkör bemenetéhez (L és N).

Jelölés: A végsapka végét a sönt/ellenállással általában jelölik (például címkézés, gravírozás, színes differenciálódás vagy kissé eltérő szerkezet), hogy jelezzék, hogy ez a "ballaszt vége" vagy a "bypass" vége. Telepítéskor ezt a végét be kell helyezni a lámpatartóba a ballaszthoz csatlakoztatott lámpa tartójába!

SHunt-mentes típus (utólagos felszerelési lámpákhoz): Ha a ballasztot eltávolították a lámpából (az l/n hálózathoz közvetlenül csatlakoztatva), akkor a LED T8 lámpák sík nélkül használhatók. A lámpa mindkét végén a végsapkát általában szimmetrikus, és a belső csatlakozás egyszerűbb (rövidzárlatú L/N az egyik végén? A másik végén rövidzárlatúak? Kérjük, vásárláskor figyelmesen olvassa el az utasításokat.

2. Szerkezeti terv és anyagok:

Nagyfeszültségű szigetelési követelmények: A hálózathoz való közvetlen hozzáférés miatt (220 V) a LED-lámpás cső G13 végsapkájának szigetelési követelményei rendkívül magas. Általában láng-retardáns, magas hőmérsékleten ellenálló, kiváló minőségű műanyagból (például PC, PBT) készül.

Belső huzalcsatlakozás: A végsapkában vannak olyan vezetékek, amelyek a csapok fémkontaktusait a PCB táblát vagy a vezető modulhoz csatlakoztathatják a lámpacső belsejében. Ezen vezetékek minőségi és hegesztési megbízhatósága nagyon fontos.

Hőeloszlás -megfontolások: A sönt/ellenállás hőt generál, és a végkapocs kialakítása néha bizonyos mennyiségű hőeloszlásokat vesz figyelembe (bár a fő hőeloszlás a lámpacső alumínium szubsztrátjától függ).

3. A fontosság összefoglalása:

Biztonsági gát: Ez az első fizikai szigetelési akadály, amely megakadályozza a felhasználókat az áramütésben.

Az áramkör kritikus csomópontjai: Ez a hálózati hozzáférés és a (kompatibilis típusokhoz) ballaszt bypass kulcsfontosságú linkje.

Kompatibilitási megvalósítás: A belső shunt/ellenállás az alapkomponens a "végsapka és lejátszás" kompatibilitás eléréséhez a régi fluoreszcens lámpákkal.

Telepítési utasítások: A jelölt végkapacitás útmutatást ad a felhasználóknak a megfelelő telepítéshez (shunt felmondási ballaszt oldal).
