T8 kétoldalas LED csőház OEM lineáris világításhoz

JE-kT8 kétoldalas LED-cső házegy üres tokozási platform az OEM lineáris világítási projektekhez. A megerősített konfiguráció 26 mm-es külső átmérővel, két 12 × 1 mm-es PCB-pozícióval, belső 6063-as alumíniumprofillal, átlátszó vagy matt polikarbonát házzal, műanyag végsapkákkal és külső meghajtó elrendezéssel rendelkezik. Szabványos vagy egyedi hosszúságok állnak rendelkezésre 600 mm és 2400 mm között, IP20 és IP65 konfigurációkkal.

A kulcsszó azház. Ez a termék addig nem válik működő lámpává, amíg a LED-eket, a PCB-szerelvényeket, a vezetékeket, a meghajtót, a véglezárót és a szükséges tömítéseket ki nem választották és integrálták. A vásárlóknak ezért egy ellenőrzött rajz és egy összeállított minta alapján kell értékelniük – nem csak a T8 név alapján. Tekintse át az aktuálisatT8 kétoldalas világító házmielőtt elküldi a NYÁK-ot és a projektkövetelményeket a JE-nek.

A termék üres OEM ház, nem kész T8 lámpa vagy fluoreszkáló csere

A „T8” az általános csőformátumot jelöli, de nem igazolja az elektromos vagy mechanikai kompatibilitást egy meglévő fénycsöves lámpatesttel. A 26 mm-es ház ismerősnek tűnhet, ha teljesen más táblákat, vezetékeket, végsapkákat, szerelési részleteket és teljesítményarchitektúrát használ.

Ne feltételezze, hogy hagyományos fénycsöves előtétet fogad el, G13 lámpatartóhoz illeszkedik, hálózati csatlakozókat tartalmaz, vagy egyenként cserélheti a beszerelt lámpát. Ezen részletek egyikét sem erősíti meg a ház átmérője. Ha utólagos kompatibilitás szükséges, tüntesse fel a jóváhagyási rajzon az alap geometriáját, a csapok elrendezését, a lámpa teljes hosszát, az elektromos bemenetet, a bekötési módot és a szerelvény interfészt.

Ez a megkülönböztetés a vásárlást is érinti. A ház specifikációja azonosítja az extrudálást és a tokozási csomagot. Ez önmagában nem határozza meg a LED mennyiségét, színhőmérsékletét, fénykibocsátását, optikai eloszlását, teljesítményét, a meghajtó viselkedését, a fényerő-szabályozást, a túlfeszültség elleni védelmet, az üzemi hőmérsékletet vagy az élettartamot. Ezeket a kész lámpatesttel kapcsolatos döntéseket a vevő alkatrésztervezési és minősítési programja szabályozza.

A kétoldalas T8 ház szerelvény keresztmetszete

A szerelvény egy kerek polikarbonát testet kombinál egy belső alumínium profillal. Ezen a keresztmetszeten belül két PCB pozíció található, mindegyik 12 × 1 mm-es. Ez az elrendezés két rögzítési helyet biztosít az OEM tervezőnek a LED-táblákhoz egy 26 mm-es csőburkolaton belül.

Az alumínium betét meghatározott belső szerkezetet biztosít a NYÁK-helyek számára. Részt vehet a táblák hőátadásában is, de a hőteljesítményre nem lehet pusztán az ötvözet nevéből vagy profiljából következtetni. A LED-betöltés, a tábla konstrukciója, a termikus interfész anyaga, az érintkezési minőség, a meghajtó veszteségei, a környezeti hőmérséklet, a cső tájolása és a légáramlás egyaránt befolyásolja az üzemi hőmérsékletet. Hagyja jóvá a termikus tervezést a tervezett LED táblákkal.

Hogyan támogatják a párosított PCB-pozíciók két világító felületet

A NYÁK két pozíciója lehetővé teszi, hogy a LED-eket a cső két oldala felé helyezzék el, ahelyett, hogy egy táblára támaszkodnának a teljes kerület megvilágítására. Ez megfelel a kétirányú lineáris világításnak, függesztett lámpatesteknek, kijelző világításnak, tranzit belső tereknek és egyéb olyan berendezéseknek, ahol több irányban van szükség fényre.

Az extrudálás nem garantál meghatározott sugárszöget vagy egyenlő 50/50-es fénymegosztást. A tényleges eloszlás függ a nyomtatott áramköri lapok helyzetétől, a LED-csomagtól, a diódatávolságtól, a tábla szélességétől, a polikarbonáttól való távolságtól, a diffúzor felületétől, a belső akadályoktól és a közeli lámpatest felületektől. A tiszta PC megőrzi a LED felbontását és a kimeneti irányt; A matt PC hatékonyabban keveri a fényt, de csökkentheti a látható intenzitást és lágyítja a sugárvezérlést.

Szerszámozás vagy gyártás jóváhagyása előtt vizsgáljon meg egy megvilágított mintát mindkét oldalról. Keresse a LED-es képalkotást, az alumíniumbetét közelében lévő sötét sávokat, a színeltéréseket, a végárnyékot és a fényerő különbségeit a két oldal között. A fotometriai vizsgálat a kész lámpatest szintjéhez tartozik, mivel az üres ház nem tartalmaz fényforrást.

Ellenőrizze a mellékelt házelemeket a vevő által megadott LED-ekkel, PCB-szerelvényekkel, vezetékekkel, meghajtóval és tömítésekkel szemben

A házra vonatkozó árajánlatnak el kell választania a JE által szállított alkatrészeket a vevő által szállított elektromos alkatrészektől. A közzétett termékleírás alapján a burkolat tartalmazhat belső 6063-as alumínium profilt, átlátszó vagy matt polikarbonátot és műanyag zárókupakokat. Az architektúra külső meghajtót használ. A pontos csomagolási tartalmat, a zárókupak stílusát, a hardvert, a tömítéseket, a kábelbevezető alkatrészeket és az összeszerelési szolgáltatásokat továbbra is soronként fel kell tüntetni az árajánlatban.

A vevőnek általában meg kell határoznia a LED-táblákat, a LED-eket, a vezetékeket, a csatlakozókat, a termikus interfész anyagát, a meghajtót, a földelési módot, ahol alkalmazható, és a végső elektromos lezárásokat. Az IP65-ös cél esetében különösen egyértelműnek kell lennie a tömítések, tömítőanyagok, kábeltömszelencék, a végsapkák tömítésének és az összeszerelési folyamatnak a felelősségének. Az IP65-kompatibilis alkatrészkészlet nem automatikusan IP65-ös lámpatest az ellenőrizetlen helyszíni összeszerelés után.

Specifikációs mátrix a rajzhoz és a komponensek áttekintéséhez

Használja a következő mátrixot a rajz áttekintésének kiindulópontjaként. A közzétett értékek azonosítják az elérhető termékkonfigurációt; nem helyettesítik a projektspecifikus tűréshatárokat, az alkalmassági ellenőrzéseket vagy a szabályozási felülvizsgálatokat.

Rögzített geometria: 26 mm átmérőjű és két 12 × 1 mm-es PCB pozíció, a rajzon jóváhagyott illeszkedéssel és tűrésekkel

A 26 mm átmérőjű és a párosított 12 × 1 mm-es PCB pozíciók a maggeometriát jelentik, de a névleges méretek nem elegendőek a kioldáshoz. A hornyával azonos névleges szélességre tervezett tábla megtapadhat, ha a táblagyártás, az extrudálás, az ív, a bevonat és az összeszerelés tűrései rossz irányba halmozódnak fel. A laza illeszkedés más problémát okoz: a tábla mozgása, inkonzisztens hőérintkező vagy látható eltérés a diffúzor mögött.

Küldje el JE-nek a PCB tényleges vázlatát ahelyett, hogy csak a „12 mm-es táblát” írja be az ajánlatkérőbe. Tartalmazza a nyomtatott áramköri lap vastagságát, az élek felületét, a forrasztómaszkot vagy a bevonat felhalmozódását a beillesztési terület közelében, az alkatrész-visszatartási zónákat, a csatlakozó kiemelkedéseit és a tervezett behelyezési irányt. A jóváhagyott rajznak meg kell határoznia azokat a méreteket, amelyek az illeszkedés szempontjából kritikusak, és meg kell határozni, hogyan fogják ezeket a méreteket ellenőrizni.

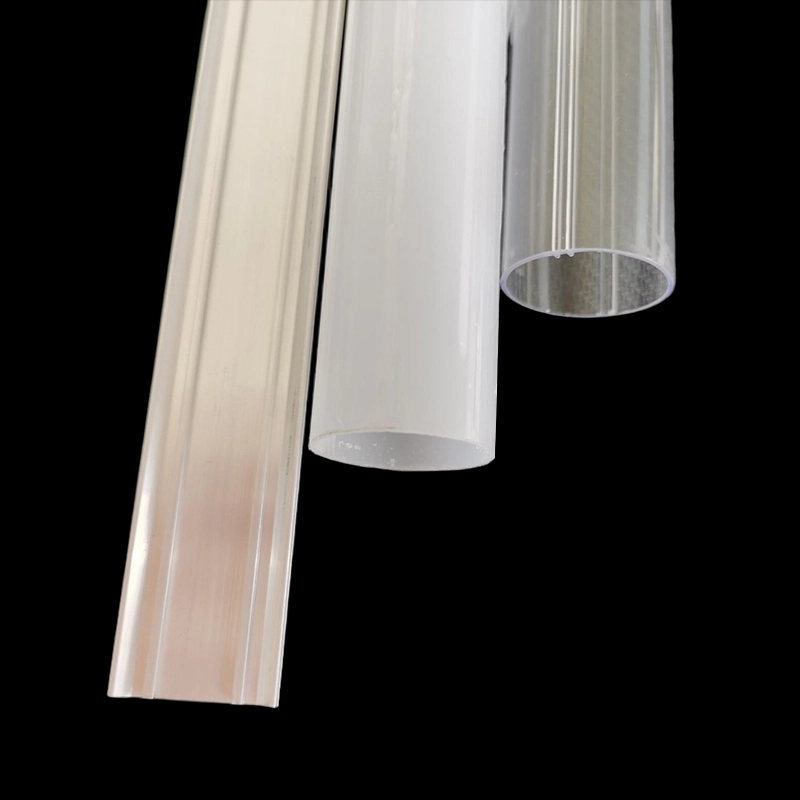

Felépítés és opciók: belső 6063 alumínium profil, átlátszó vagy matt polikarbonát, műanyag végsapkák, külső meghajtó és 600-2400 mm hosszúságok

A 6063-at általában extrudált alumíniumprofilokhoz használják, mivel szabályozott keresztmetszetűvé alakítható, és elfogadja a szokásos befejezési eljárásokat. Ennek ellenére a „6063 alumínium” nem teljes körű termikus vagy mechanikai specifikáció. Ha a temperáció, a felületkezelés, a vezetőképesség, a megjelenés vagy a korróziós viselkedés számít a projektben, adja hozzá a követelményt a rajzhoz, és kérjen megerősítést.

A hossz is jobban változik, mint a vételár. A hosszú házak érzékenyebbek az egyenességre, a kezelési sérülésekre, a nyomtatott áramköri lap behelyezésére, a vezetékekhez való hozzáférésre és a csomagolás kialakítására. Ellenőrizze, hogy a megadott hosszúság a vágott extrudálásra, a polikarbonát testre vagy a végsapkákkal együtt összeszerelt egységre vonatkozik-e. A JE szabványos ésegyedi hosszúságú T8 LED-cső házopciók 600 mm-től 2400 mm-ig; az árajánlatnak pontosan meg kell határoznia a kész hosszt és a tűréshatárt.

Tiszta vagy matt PC, végzáró lezárás és IP20 vagy IP65 konfigurációs lehetőségek

Válasszon átlátszó polikarbonátot, ha a LED-es láthatóság, az irányított teljesítmény vagy a belső táblák megjelenése elfogadható. Felfedheti a diódatávolságot, a vezetékeket, az illesztéseket és a kis igazítási hibákat, ezért a belső felépítésnek vizuálisan tisztának kell lennie. Válassza a matt PC-t, ha jobb vizuális keverésre és kevésbé közvetlen LED-es képalkotásra van szüksége. A fagyás nem helyettesíti a megfelelő LED-távolságot vagy az optikai tesztelést, és az átvitelre gyakorolt ​​hatását a valódi fénymotorral kell értékelni.

A zárófejek gyakran figyelmen kívül hagyott felületekké válnak. Meghatározzák, hogyan záródik a cső, hogyan hagyják el a vezetékek a házat, és hogyan csatlakozik a szerelvény a környező lámpatesthez. A műanyag zárókupakról nem szabad feltételezni, hogy szabványos fluoreszkáló alapot vagy vízálló tömítést biztosít. Tegye fel a rajzra a rögzítési módot, a kábelnyílást, a csatlakozóelrendezést, a polaritásjelölést, a feszültségmentesítést és a szerviz-hozzáférési követelményeket.

Az IP20 csak akkor megfelelő, ha az elkészült terv nem igényel védelmet a víz behatolása ellen. Az IP65 opció por- és vízsugár-álló konfigurációhoz készült, de a minősítés csak a teljes burkolatrendszer és összeszerelési módszer meghatározása és tesztelése után érvényes. A végsapka illesztései, a kábelbevezetések, a tömítés összenyomása, a vágott felületek és a gyártási megmunkálás mind szivárgást okozhat.

Kérdezd meg, hogy az idézettIP20 vagy IP65 T8 ház konfigurációalkatrészekben és összeszerelésben különbözik. Ha a JE laza alkatrészeket szállít az Ön gyárának összeszerelésre, egyezzen meg a tömítések anyagairól, a tömítőanyag helyéről, a kikeményedés körülményeiről, ahol releváns, a kupak behelyezéséről vagy rögzítéséről, valamint a késztermék behatolási vizsgálatáról. Ne nyomtasson IP-igénylést kizárólag össze nem szerelt házminta alapján.

Alkalmazási határok tranzit-, kereskedelmi, építészeti és védett kültéri lámpatestekhez

A kétoldalas formátum támogatja a vasúti járművek belső tereit, állomásokat, kereskedelmi világítást, garázsokat, iskolákat, gyárakat és egyéb lineáris létesítményeket. Ezek a felhasználások nem osztoznak egy minősítési szabványon, így az alkalmazás neve soha nem jelentheti a mérnöki követelményeket.

A vasúti járművek világítása projektspecifikus ellenőrzéseket igényelhet a vibráció, ütés, láng és füst viselkedése, elektromos biztonság, elektromágneses kompatibilitás, anyag nyomon követhetőség és biztonságos megőrzés szempontjából. A 26 mm-es házgeometria nem bizonyítja a követelményeknek való megfelelést. A mintavétel előtt adja át a JE-nek a szükséges vizsgálati vagy anyag-dokumentumlistát, hogy a nem elérhető bizonyítékokat korán fedezzék fel, és ne az ügyfél benyújtásakor.

A kereskedelmi és építészeti lámpatestek esetében a vásárlóknak általában a megjelenésre, a fényelosztásra, a szerelési integrációra, a vezető hozzáférésére, a fűtésre, a tisztításra és a karbantartásra kell összpontosítaniuk. A matt PC elrejtheti az egyes LED-eket, de a hosszú, világító vonal továbbra is sötét zónákat mutathat a táblák illesztésein vagy a végsapkákon. Készítsen egy teljes hosszúságú mintát, ha a folyamatos megjelenés számít; egy rövid kihagyás nem fed fel minden termelési problémát.

A garázsok, gyárak és védett kültéri helyek porral, nedvességgel, tisztítási gyakorlatokkal, hőmérséklet-ingadozásokkal és lehetséges vegyi expozícióval járnak. Az IP65 a meghatározott vizsgálati feltételek melletti behatolást kezeli, nem az UV-állóságot, a kémiai kompatibilitást, a páralecsapódást, az ütésállóságot vagy a korlátlan kültéri expozíciót. Ezeket a tulajdonságokat külön kell megadni és ellenőrizni. Ha a cső egy másik lezárt lámpatest belsejében helyezkedik el, vegye figyelembe a bezárt hőt és azt is, hogy a külső meghajtó hozzáférhető marad-e.

Jóváhagyási bizonyítékok: rajzok, mintaellenőrzés, vizsgálati módszerek, anyagdokumentumok és UL vagy ETL benyújtási támogatás lakástanúsítási igény nélkül

A hiteles jóváhagyási csomag egy ellenőrzött keresztmetszeti rajzzal és egy összeállítási rajzzal kezdődik. Meg kell mutatniuk a 26 mm-es átmérőt, a nyomtatott áramköri lapok helyzetét, a kulcs interfészt, az anyagfeliratokat, a végsapka részleteit, a hossz meghatározását és a revízió állapotát. Azok a méretek, amelyek befolyásolják a nyomtatott áramkör behelyezését, a kupak illeszkedését, a rögzítést vagy a tömítést, kifejezett tűréseket érdemelnek, nem pedig általános megjegyzéseket.

A mintavizsgálatnak ki kell terjednie a méretekre és a gyakorlati összeszerelésre. Helyezze be a tényleges nyomtatott áramköri lapokat, vezesse el a tervezett vezetékeket, illessze fel a végsapkákat, és ellenőrizze a teljes hosszt íjra, csavarodásra, karcolásra, színeltérésekre, kupakrésekre és a tábla mozgására. Ezután reprezentatív körülmények között működtesse a tervezett LED-et és a meghajtórendszert a hőmérséklet és az optikai megjelenés értékeléséhez.

Az eredmények összehasonlítása előtt meg kell állapodni a vizsgálati módszerekről. IP65-ös kialakítás esetén határozza meg, hogy a tesztelés a JE összeszerelt mintájára vagy a kész lámpatestre vonatkozik-e, beleértve a kábelbevezetést és a huzalozást. Az anyagdokumentumok tartalmazhatnak nyilatkozatokat, adatlapokat vagy vizsgálati jelentéseket, de ezek elérhetőségét és relevanciáját meg kell erősíteni a vásárolt gyanta, alumínium specifikáció, szín és gyártási konfiguráció tekintetében.

Az UL vagy ETL benyújtási támogatást dokumentumkoordinációként kell kezelni, nem általános tanúsítási igényként. Anyagnyilvántartás, alkatrészfájl vagy szállítói nyilatkozat nem teszi az üres házat – vagy a kész lámpát – UL-listássá vagy ETL-listássá. A végső konstrukciót, az elektromos alkatrészeket, a hőmérsékleteket, a távolságokat, a vezetékeket, a burkolatot és a tervezett felhasználást a kiválasztott tanúsító szervezet felülvizsgálhatja.

Mondja el a JE-nek, hogy milyen benyújtási útvonalra és dokumentumokra van szüksége laboratóriumának vagy tanúsító partnerének. A JE ezután meg tudja erősíteni, hogy mi áll rendelkezésre a javasolt anyagokhoz és konfigurációkhoz. Ha egy konkrét felismerés, felsorolás, gyúlékonysági besorolás, fájlszám vagy vizsgálati jelentés kötelező, szerezze be és ellenőrizze ezt a bizonyítékot a megrendelés jóváhagyása előtt. Soha ne következtessen erre egy logóból, egy általános anyagcsaládból vagy egy korábbi projektből.

A rajz áttekintésétől a mintajóváhagyásig és a gyártási árajánlatig

Kína mélyextrudálási kapacitást kínál, de a gyári elhelyezkedés önmagában keveset árul el a rajzvezérlésről, az alkatrészek illeszkedéséről vagy az ismételhetőségről. A JE alumínium- és műanyag extrudálásokat gyárt LED-világításhoz, beleértve a csőházakat, LED-profilokat, PC-csöveket, végsapkákat és hárombiztos házakat. Ennél a projektnél a hasznos bizonyíték egy reszponzív rajzolási folyamat, egy reprezentatív minta, egy meghatározott ellenőrzési terv és egy árajánlat, amely egyértelművé teszi a kínálati határt.

Testreszabási munkafolyamat: rajz felülvizsgálata, DFM visszajelzés, formaválasztás, mintaellenőrzés és gyártási minőség-ellenőrzés

Inkább kezdje az alkalmazással, mint egy laza „T8 ház” kéréssel. Küldje el a PCB fájlokat, a cél teljes hosszát, az optikai preferenciát, a végkifejezést, a bemeneti célt, a rögzítési felületet és a kötelező dokumentumokat. A JE összehasonlíthatja ezeket a bemeneteket egy meglévő nyilvános formával, vagy meghatározhatja, hogy szükség van-e saját öntőformára és egyedi extrudálásra.

A rajz átdolgozása során oldja meg a tábla hézagát, a végsapka rögzítését, a huzalvezetést, az alkatrészek távol tartását, a tömítőfelületeket és a látható kozmetikai zónákat. A DFM visszajelzésnek azonosítania kell azokat a méreteket, amelyeket nehéz megtartani vagy ellenőrizni, valamint minden olyan változást, amely befolyásolja a szerszámokat, az összeszerelést vagy a költségeket. Az egyéni profil képes megoldani egy valódi interfész problémát, de hozzáadja a szerszámok jóváhagyását, és új keresztmetszetre zárja a projektet. Ne rendeljen magánszerszámokat pusztán a nem kritikus PCB élek adaptálásának elkerülése érdekében.

A mintának kellően pontosan tükröznie kell az egyeztetett anyagot, a diffúzor felületet, az alumínium keresztmetszetét, a végsapka kialakítását és a hosszt ahhoz, hogy tesztelje a valós kockázatokat. Jegyezze fel az elfogadott eltéréseket. Miután a minta átment a méret-, összeállítás-, optikai, termikus és alkalmazható behatolási ellenőrzéseken, rögzítse a gyártási árajánlathoz használt rajz-revíziót.

A gyártási minőség-ellenőrzést a megfigyelhető követelményekhez kell kötni: anyagazonosság, kritikus keresztmetszeti méretek, vágási hossz, adott esetben egyenesség, felület állapota, diffúzor megjelenése, végsapka illesztése, PCB behelyezés és csomagolásvédelem. Zárt szerelvények esetén határozza meg, hogyan kell ellenőrizni a behatolási teljesítményt, és milyen mintavételi szinten. Az árajánlatnak tartalmaznia kell a szerszámok tulajdonjogát, ahol alkalmazható, a mintadíjakat, a rendelési mennyiséget, az átfutási időt, a csomagolási módot és a szállítási feltételeket, ahelyett, hogy ezeket az e-mailekre vonatkozó feltételezésekre hagynák.

RFQ ellenőrzőlista: hossz, PCB geometria, diffúzor, IP-cél, végzárók, tűréshatárok, mennyiség, csomagolás, rendeltetési hely és szükséges dokumentáció

• Hossz:Adja meg a vágási hosszt és a szükséges teljes összeszerelési hosszt a rendelkezésre álló 600–2400 mm tartományon belül.
• PCB geometria:Rögzítse a tábla szélességét, vastagságát, körvonalait, a csatlakozó helyzetét, az alkatrészek kihagyását és a behelyezési irányt.
• Diffúzor:Válasszon átlátszó vagy matt PC-t, és írja le az optikai megjelenést, amelyre a minta bemutatásához szüksége van.
• IP cél:Állítsa be az IP20 vagy IP65 IP-címet, hogy ki végezze el a végső összeszerelést, és melyik kész konfigurációt teszteljük.
• Végzárók:Határozza meg a lezárást, a kábelkimenetet, a csatlakozót vagy a tűt, a tartást, a tömítést és a feszültségmentességet.
• Tűrések:Jelölje meg a kritikus méreteket a nyomtatott áramköri lap illesztéséhez, a kupak rögzítéséhez, a rögzítéshez, a hosszhoz és az illeszkedő alkatrészekhez.
• Mennyiség:Adja meg a prototípust, a kísérleti és a várható gyártási mennyiséget, hogy összehasonlíthassák a nyilvános és egyedi gyártási útvonalakat.
• Csomagolás:Határozza meg a felületvédelmi igényeket, a kötegelési korlátokat, a címkézést és a hosszúsággal kapcsolatos kezelési korlátozásokat.
• Rendeltetési hely:Adja meg a szállítási országot, várost vagy kikötőt, a preferált szállítási feltételeket és az importdokumentum követelményeit.
• Dokumentáció:Sorolja fel a jóváhagyáshoz szükséges rajzokat, vizsgálati jelentéseket, anyagnyilvántartásokat, nyilatkozatokat, vizsgálati bizonyítékokat és tanúsítvány-benyújtási dokumentumokat.

Küldje el ezt a csomagot a rajz felülvizsgálatával, hogy kérjen mintatervet és gyártási árajánlatot a következőhöz26 mm-es kétoldalas T8 LED csöves ház.
