2026-os végső útmutató a 10 mm-es PCB-vel rendelkező LED T8 csőházhoz: hőadatok, 3D CAD és UL megfelelőség

Vezetői összefoglaló: Legfontosabb ajánlatok az amerikai kereskedelmi LED-gyártók számára

A rendkívül versenyképes észak-amerikai kereskedelmi világítási iparban az árrések és a hatékonyság diktálja a sikert. Mivel a világításfejlesztők igyekeznek optimalizálni a teljesítményt, miközben csökkentik a gyártási költségeket, a T8 lineáris cső szerkezeti formátuma továbbra is meghatározó tényező. A zászlóshajónkprémium LED T8 csőház 10 mm-es PCB-velhatalmas evolúciós lépést jelent. Az alumínium extrudálás alapterületének kimondottan a szabványos 10 mm-es nyomtatott áramköri lapokhoz való igazításával megszüntetjük a holt szerkezeti teret, csökkentjük a ház súlyát, és csökkentjük a nyersanyagköltségeket anélkül, hogy a merevség rovására menne.

Az egyesült államokbeli forgalmazók, vállalkozók és eredeti berendezésgyártók (OEM) számára ez a specializáció egyszerűbb hőkezelést, kiszámítható elektromos jellemzőket és közvetlen fizikai kompatibilitást jelent az automatizált, nagy sebességű SMT (Surface Mount Technology) összeszerelő sorokkal. A JE továbbra is támogatja ezeket a globális tevékenységeket, mint első számú gyártási partner Kínában, áthidalva a szakadékot a nagy mennyiségű gyártási sebesség és az aprólékos minőségi referenciaértékek között.

Fejlett hőkezelés: A ThermaCore 10 mm-es precíziós protokoll bemutatása

A LED-ek élettartamának elsődleges szűk keresztmetszete a hődegradáció. Ennek a kihívásnak a megoldására a nagy teljesítményű alkalmazásoknál a JE bevezette aThermaCore 10 mm-es precíziós protokoll. Ez a tervezési módszer optimalizálja az érintkezési felületet a 10 mm-es PCB hordozó és az AL6063-T5 alumínium ház gerince között. Azáltal, hogy a tűréskülönbségeket 0,05 mm alatt tartja, ez a protokoll maximalizálja a hőátadás hatékonyságát közvetlenül a diódákról a külső hőelvezető csatornákra.

A szakadék áthidalása: részletes hőeloszlási adatok és extrudálási elemzés

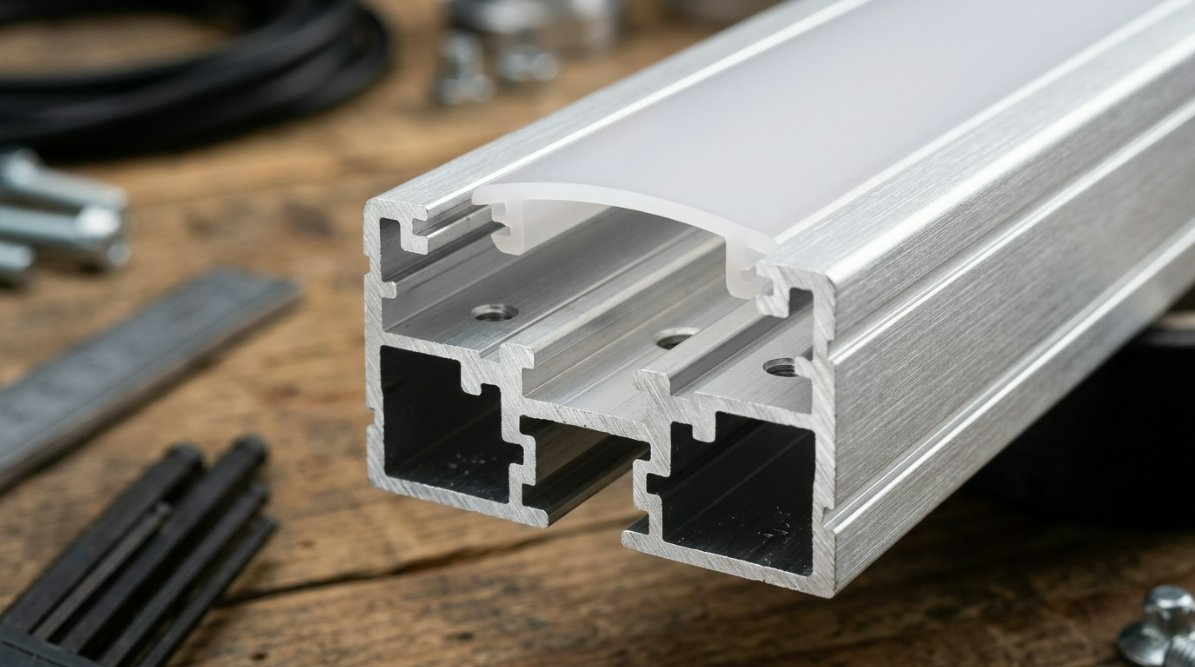

Az AL6063-T5 szerkezeti ötvözet felhasználásával extrudált profiljaink rendkívül hatékony hűtőbordákként működnek. A vizsgálólaboratóriumokban aThermaCore 10 mm-es precíziós protokolllenyűgöző hővezető képességet mutatott, 200 W/m·K. Ez a rendszer akár 18%-kal is csökkenti az általános hőellenállást az általános, többféle NYÁK szélességű T8-as házhoz képest. Folyamatos, 120 V/277 V feszültségű üzem mellett a LED-szintű csatlakozási hőmérséklet folyamatosan 65°C (149°F) alatt marad, megakadályozva a lumen gyengülését, és garantálva az 50 000 órát meghaladó élettartamot.

Gyorsuló tervezés: 3D CAD-modell letöltések egyedi utólagos felszerelésekhez

A mérnöki csapatok tervezési ciklusainak csökkentése érdekében a JE átfogó 3D CAD modelleket kínál (STP, STEP és DWG formátumban). Ezek a precíz digitális modellek gyors prototípuskészítést tesznek lehetővé, lehetővé téve a mérnökök számára, hogy végeselem-elemzési (FEA) hőszimulációkat és fizikai illeszkedési ellenőrzéseket hajtsanak végre a mennyiségi gyártás megkezdése előtt. Ez a szerkezeti integráció kulcsfontosságú az áramvonalas, tartós lineáris világítótestek kifejlesztéséhez versenyképes utólagos beépítési ajánlatokhoz.

Egyesült Államok szabályozási megfelelősége: Navigáció a 2026-os UL szabványokban és a DLC V6.0 specifikációiban

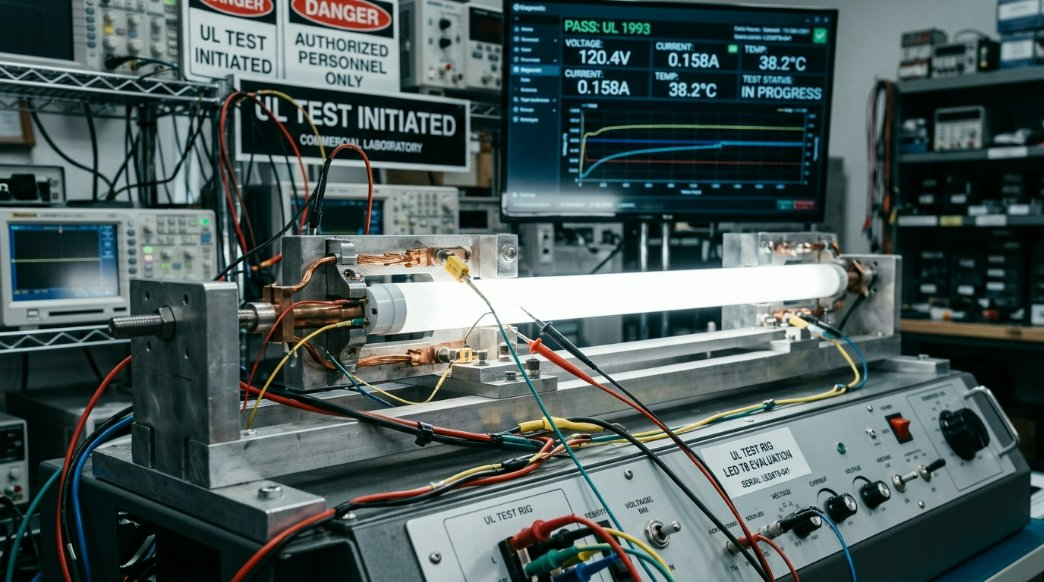

A kereskedelmi világítástechnikai termékek Észak-Amerikában történő importja és forgalmazása megköveteli a biztonsági és hatékonysági keretrendszer szigorú betartását. A megfelelő részegységek kiválasztása kritikus fontosságú az UL 1598 (világítótestek) és az UL 1993 (önelőtétes lámpák) tanúsítványok kérelmezésekor. JE-kA JE egyedi LED T8 csöves házrendszereinagy ütésállóságú, tűzálló polikarbonát (PC) alapanyagokat használjon, amelyek könnyen megfelelnek az UL 94 V-0 tűzveszélyességi besorolásnak.

FCC, CE és RoHS kompatibilitás biztosítása az amerikai piac számára

A hőteljesítményen túl az elektromágneses kompatibilitás (EMC) és a környezetbiztonság létfontosságú a nagyszabású önkormányzati és vállalati szerződéseknél. Házaink úgy készültek, hogy hatékonyan árnyékolják a nagyfrekvenciás meghajtókat, megkönnyítve az FCC 15. rész 15. B osztályú határértékeinek való megfelelést. Ezen túlmenően, a JE gyártási folyamataiban felhasznált összes anyag teljes mértékben CE-tanúsítvánnyal és RoHS-kompatibilissel rendelkezik, ami biztosítja, hogy nem tartalmaznak korlátozott veszélyes anyagokat, és leegyszerűsíti a nemzetközi ellátási lánc jóváhagyását.

Műszaki specifikációs útmutató: Szabványos vs. nagy teljesítményű, 10 mm-es PCB házmátrix

Termékkínálatunk számos konfigurációs lehetőséget tartalmaz, amelyeket úgy terveztek, hogy megfeleljenek a különféle építészeti igényeknek. Az alábbiakban egy szerkezeti mátrix látható, amely bemutatja szabványos és nagy teljesítményű vízálló változataink műszaki jellemzőit:

Gyakorlati útmutató, lépésről lépésre: 4 lépéses vízálló összeszerelés T8 házakhoz

A magas IP67-es besorolású tömítések fenntartása a lineáris profilokon alapos előkészítést és pontos kivitelezést igényel. Kövesse ezt a szakértő által támogatott négylépéses telepítési eljárást a maximális helyszíni megbízhatóság érdekében.

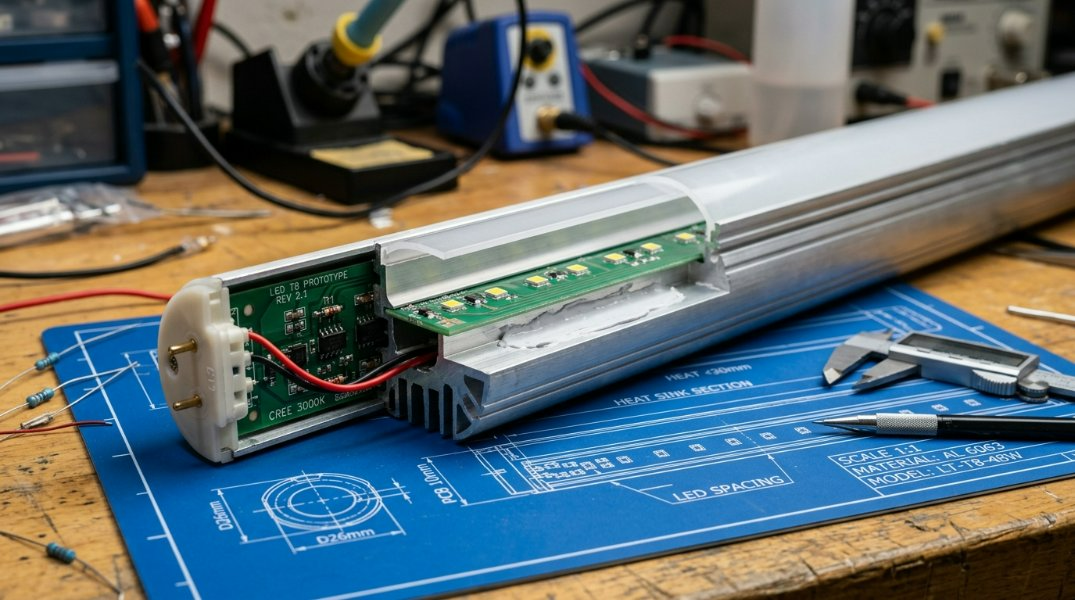

1. lépés: Precíziós 10 mm-es PCB behelyezés és hőpaszta felhordása

Alaposan tisztítsa meg az alumínium ház aljzatát izopropil-alkohollal a por és az olajok eltávolítására. Vigyen fel vékony, egyenletes réteg nem vezető hőpasztát, vagy húzzon le egy nagy hőátadó képességű ragasztószalagot a középső csatornán. Óvatosan csúsztassa be a 10 mm-es PCB-t az extrudáló pályába, ügyelve arra, hogy laposan feküdjön, és ne legyen alatta légzsák.

2. lépés: Rögzítse a polikarbonát (PC) diffúzor fedelét

Illessze a PC diffúz fedelét a szerkezeti reteszelő nyílásokba. Csúsztassa vagy nyomja be erősen a fedelet a sínekbe, amíg a helyére nem kattan. Győződjön meg arról, hogy a szerelvény a cső teljes hosszában egyenletesen illeszkedik, hogy elkerülje a belső alkatrészekre nehezedő egyenlőtlen szerkezeti nyomást.

3. lépés: IP67 vízszigetelési és zárókupak visszazárási folyamata

Fecskendezzen be prémium minőségű, semlegesen keményedő szilikon tömítőanyagot a vízálló végsapkák mélyedési kamráiba. Vezesse át a csatlakozó vezetékeket a belső gumigyűrűs csatornákon, és nyomja a végsapkát az alumínium házprofil vágott felületéhez. Rögzítse a szerelvényeket rozsdamentes acél rögzítőelemekkel.

4. lépés: Végső tűcsatlakozás és dielektromos tesztelés

Végezzen elektromos ellenállási és dielektromos ellenállási tesztet (általánosan Hi-Pot tesztnek nevezik), hogy ellenőrizze, nincs-e nagyfeszültségű pálya rövidzárlat az alumínium extrudáláson. Szemrevételezéssel ellenőrizze a szilikon gyöngyöket a zárósapka kerülete mentén, hogy biztosítsa a teljes hermetikus tömítést.

Matematikai és elektromos számítási útmutató a T8 egyedi hosszokhoz

A robusztus, testreszabott telepítések tervezése megköveteli a mechanikai hőkorlátok és a teljesítménydinamika alapos megértését. Kerülje el a rendszerhibákat az alábbi speciális matematikai keretrendszerek használatával.

Tápegység terhelési képletek és pontos teljesítmény számítások lábonként

A biztonságos, stabil telepítés érdekében a mérnököknek ki kell számítaniuk az összesített energiaszükségletet, és biztonsági mozgásteret kell hagyniuk a tápegységek számára (általában 20% a 2. osztályú vezetők esetében folyamatos terhelés mellett).

1. Számítsa ki a teljes lineáris felvételt:
   L_total = (csövek mennyisége) x (egység hossza lábban)

2. Határozza meg a maximális energiafogyasztást (P_max):
   P_max = L_összesen x P_ft
   Ahol P_ft = lábonkénti teljesítményfelvétel (pl. 4,5 Watt/láb nagy hatékonyságú 10 mm-es PCB-k esetén)

3. Számítsa ki a szükséges illesztőprogram minimális kapacitását (P_driver):
   P_driver = P_max x 1,20 (beleértve a szabványos 20%-os biztonsági belmagasságot)

Példa:
   Adott 100 egység 4 láb hosszúságú T8 cső, amely 4,5 W-tal működik lábonként:
   L_összesen = 100 x 4 = 400 láb
   P_max = 400 x 4,5 = 1800 Watt
   P_driver = 1800 x 1,20 = 2160 Watt kumulatív kapacitás szükséges.

Gyakran Ismételt Kérdések (GYIK)

Kompatibilisek a 10 mm-es PCB T8 házak a Smart Home ökoszisztémákkal (Matter, Apple HomeKit, Amazon Alexa)?

Igen. Mivel házaink fizikai burkolatok, amelyeket szabványos 10 mm-es LED-szalagok támogatására terveztek, a kompatibilitás teljes mértékben a választott LED-meghajtótól és vezérlőtől függ. Ha feltölti a belső teret Matter-kompatibilis vagy Zigbee-kompatibilis 10 mm-es intelligens LED-szalagokkal, integrálhatja T8 lineáris világítási rendszerét bármely modern intelligens otthoni platformmal.

Melyek a pontos vágási tűrések és méterenkénti távolságok a 10 mm-es LED-szalagokhoz?

A vágási tűréseket és a osztási paramétereket az Ön által kiválasztott nyomtatott áramköri kártya kialakítása határozza meg. Szerkezetileg a JE prémium alumínium extrudálásait rendkívül precíz, +/- 0,5 mm-es fizikai tűrésre vágják. Azt tanácsoljuk a mérnöki csapatoknak, hogy hagyjanak legalább 1,5 mm-es hézagot a cső mindkét végén, hogy biztonságos réznyomok és csatlakozófejek maradjanak.

Melyek a kritikus biztonsági utasítások az IP67/IP68 Flex tanúsítvány fenntartásához?

A magas IP67/IP68 víz- és porállóság hosszú élettartamú megőrzése érdekében kiváló minőségű, semlegesen keményedő szilikon tömítőanyagokat kell használni, amelyek nem korrodálják a réznyomokat. Mindig ellenőrizze, hogy a külső tápkábelek biztonságosan vannak-e átvezetve az ipari minőségű gumi húzásmentesítő tömszelencéken, és végezzen nyomáskülönbségi vizsgálatokat a mintadarabokon a tömítés sértetlenségének ellenőrzésére.

Emelje fel a termelést: Partnerünk a https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html oldalon

Legyen szó lámpatestek tervezéséről érzékeny faiskolai tömbökhöz, hideg ipari környezetekhez vagy modern építészeti projektekhez, a tapasztalt gyártóval való együttműködés minden változást jelent. Fedezze fel dedikáltLED T8 csöves ház 10mm-es PCB műszaki portállalrészletes építészeti tervrajzok, egyedi eloxálási lehetőségek és tömeges szállítási struktúrák áttekintésére.
