LED T8 csőház 10 mm-es nyomtatott áramköri lappal: Egyesült Államok vevői GYIK, illeszkedési ellenőrzések és beszerzési útmutató 2026-ra

Legfontosabb ajándékok az Egyesült Államok világítástechnikai vásárlóinak

A kifejezésJE félalumínium/félig műanyag csőház konstrukcióleírja a termékkategória mögött meghúzódó gyakorlati architektúrát: egy 6063-as alumínium talp hordozza a LED-táblát és segíti a hőkezelést, míg a polikarbonát diffúzor képezi a látható optikai burkolatot. Ez a felosztás számít. Az alumínium stabil rögzítési felületet és kiszámítható mechanikai gerincet ad a PCB-nek; a diffúzor szabályozza a megjelenést, a fényáteresztést és a táblához való hozzáférést. Ez nem egyszerűen dekoratív kagyló.

Az amerikai vásárlók számára az első kérdés nem az ár. Ez a kompatibilitás. A 10 mm-es NYÁK keskenyebb, mint sok általános LED-csöves lap, és a meghajtónak be kell férnie a házba anélkül, hogy a diffúzorhoz nyomódna, vagy megzavarná a végsapkákat. A JE-28 maximális meghajtómagassága 12 mm, ezért a vezetőtestet, a vezetékeket, a szigetelést és a feszültségmentesítő részleteket együtt kell ellenőrizni, nem pedig külön-külön.

A szabványos JE-28 IP20. Emiatt alkalmas beltéri lámpatestek és utólagosan felszerelhető csőszerelvények szárítására, nem pedig automatikusan lemosható területekre vagy szabadon álló lámpatestekre. A JE vízálló csőház-stílusokat is kínál olyan alkalmazásokhoz, mint a növényvilágítás, a hűtőszekrény világítása és a szabadtéri parkoló, de ezeket a megfelelő vízálló konfigurációként kell feltüntetni. Kezdje aJE LED T8 csőház 10 mm-es PCB-velspecifikációt, és kérje el a pontos rajzot a gyártási megrendelés jóváhagyása előtt.

JE-28 LED T8 ház specifikációi: méretek, anyagok és konfigurációs lehetőségek

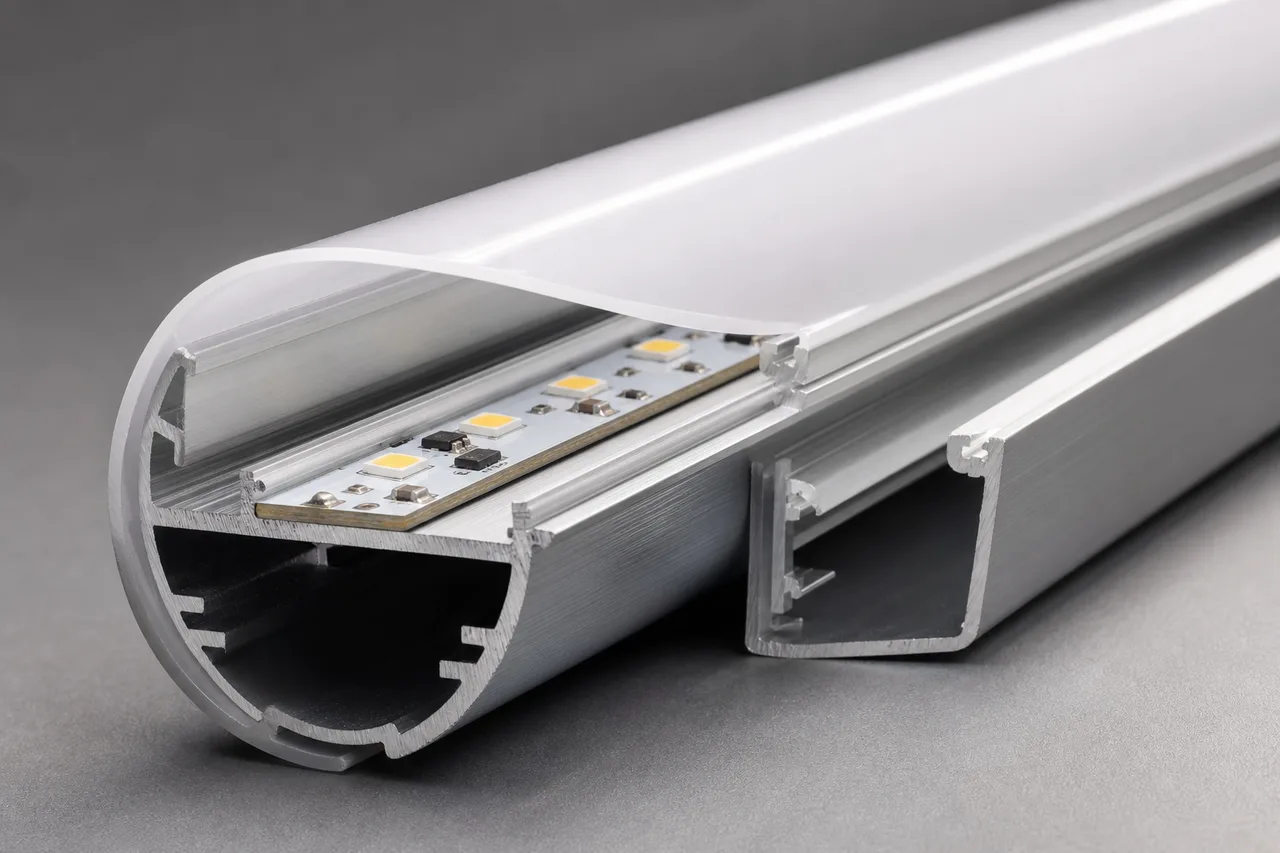

A JE-28 egy 26 mm-es T8-as ház, amely 10 x 1,2 mm-es nyomtatott áramköri laphoz készült. Ez a méret a mechanikai minősítés kiindulópontja. A névlegesen 10 mm széles tábla továbbra is problémákat okozhat, ha az alkatrész magassága, forrasztási kötései, csatlakozó elhelyezése vagy rögzítési módja eltér a házfejlesztés során használt mintától.

A ház 6063-as alumínium alapot használ, polikarbonát diffúzor opciókkal és műanyag zárókupakokkal. A JE belső meghajtó elrendezést és 12 mm-es maximális vezetőmagasságot sorol fel. A választható hosszúságok 600 mm-től 2400 mm-ig terjednek, egyedi hosszúságok is elérhetők. A hosszúságot, a diffúzor felületet, a végsapka stílusát és a vezető pozícióját egyetlen összeszerelési döntésként kell kezelni, mivel mindegyik befolyásolja a telepítést, a fényeloszlást és a csomagolást.

A T8-as ház minősítése rendelés előtt: PCB, illesztőprogram, diffúzor és végzáró ellenőrzések

A ház jól nézhet ki a katalógusoldalon, és az összeszerelés során is meghibásodhat. A szokásos okok nem drámaiak: a meghajtó néhány milliméterrel túl magas, a nyomtatott áramköri lap behajlik a diffúzor alá, a végsapka nem tartja biztonságosan a csövet, vagy egy csatlakozó nem hagy helyet a belső vezetékhajlatnak. Minősítse a teljes szerelvényt, ne csak az alumínium extrudálást.

1. Erősítse meg a PCB körvonalát.Küldje el a JE-nek a tényleges táblarajzot, amely tartalmazza a 10 mm szélességet, 1,2 mm vastagságot, a rögzítési lyukakat, a réz kihagyásokat, a csatlakozókat és a legmagasabb alkatrészeket. Ne hagyatkozzon csak a névleges táblaméretre.
2. Ellenőrizze az illesztőprogram borítékát.Hasonlítsa össze a vezető maximális magasságát és szélességét a 12 mm-es házkorláttal. Tartalmazza a kapcsokat, a hőre zsugorodó, szigetelő hüvelyeket és a vezetékkimeneteket a hézag áttekintésében.
3. Ellenőrizze a diffúzor illeszkedését.Tesztelje a kiválasztott polikarbonát burkolatot, hogy nem illeszkedik-e be, meghajol, látható-e a forró pontok, és nincs-e eltávolító erő. A túl szoros diffúzor megterhelheti az extrudálást; a túl laza zöröghet szállítás közben.
4. Tekintse át a végsapkákat és a vezetékeket.Ellenőrizze a kupak anyagát, a rögzítési módot, a vezeték áthaladását, a csatlakozóhoz való hozzáférést, és azt, hogy a kész csőnek meg kell-e felelnie egy adott beépítési szabványnak vagy az ügyfél rögzítőfelületének.
5. Jóváhagyja a kész mintát.Az összeszerelt cső áramellátása, ellenőrizze a hő viselkedését és a fény megjelenését, majd tesztelje a behelyezést a célszerszámba vagy a kapcsokba. A gyártási rendelés leadása előtt jegyezze fel a jóváhagyott komponensverziókat.

Kérjen extrudálási rajzot és fizikai mintát, ha a projekt szűk rögzítési távolságokkal rendelkezik. A minta olyan csomagolási és kezelési problémákat is feltár, amelyeket a rajzok nem mutatnak. A hosszú csövek diffúzornyomokkal, a végsapka sérülésével vagy enyhe meghajlással érkezhetnek, ha a karton kialakítása nem illeszkedik a szállítási hosszhoz. Ezeket olcsón javítani a tömeggyártás előtt, és drágán javítani egy USA-beli terjesztés után.

GYIK: A JE-28 LED T8 csőház vízálló vagy alkalmas kültéri és fagyasztóvilágításra?

A JE által szállított szabványos JE-28 specifikáció IP20, ezért száraz elhelyezésű házként kell kezelni. Ez a megkülönböztetés kritikus fontosságú azon vásárlók számára, akik üzemvilágítást, hűtőszekrényvilágítást, kültéri parkolót vagy bármilyen olyan berendezést határoznak meg, amely páralecsapódásnak, permetnek, pornak vagy hőmérséklet-ingadozásnak van kitéve. A JE kijelenti, hogy vízálló T8 háztípusokat kínál speciális alkalmazásokhoz, de a vízálló változatot külön meg kell határozni és meg kell adni.

A 10 mm-es PCB és a belső meghajtó illeszkedik ehhez a T8 csöves házhoz?

Igen, a JE-28 10 x 1,2 mm-es PCB-hez és belső meghajtó-elrendezéshez van előírva, 12 mm-es maximális meghajtómagassággal. Ez nem azt jelenti, hogy minden 10 mm-es tábla és minden belső meghajtó belefér. A kártya legmagasabb LED-jének, kondenzátorának, csatlakozójának és forrasztott vezetékének a rendelkezésre álló belső távolságon belül kell maradnia. Küldje el a JE-nek a PCB-fájlt és az illesztőprogram-adatlapot az illeszkedés ellenőrzéséhez, majd ellenőrizze az eredményt egy kitöltött mintával.

Hogyan működnek a minták, a MOQ, az egyedi hosszúságok, a szerszámok és a szállítás egy amerikai szállítmányozónak?

A JE kijelenti, hogy tud mintákat, árajánlatokat, egyedi hosszokat, OEM/ODM extrudálást és az ügyfél szállítmányozó raktárába szállítani. A kereskedelmi részletek a kiválasztott profiltól, a diffúzortól, a végsapkáktól, a szerszám állapotától, a mennyiségtől, a csomagolástól és a rendeltetési helytől függenek. Kérje a minta átfutási idejét, a gyártási MOQ-t, a szerszámköltséget, ha magánformára van szükség, a vágási hossz tűréshatárát, a karton méreteit és a szállítmányhoz mellékelt dokumentumokat. Ha csapata egyesült államokbeli szállítmányozót használ, adja meg a raktár címét és a rakomány jelölési követelményeit az árajánlat véglegesítése előtt.

JE Dongguan gyártás, OEM/ODM extrudálás és kész lámpatest dokumentáció

A JE, hivatalosan Dongguan Jinen Lighting Technology Co., Ltd., extrudált LED-es világítási alkatrészeket gyárt a kínai Dongguanban. Kínálatában LED alumínium profilok, LED műanyag profilok, PC csövek és diffúzorok, T5, T6, T8, T10 és T12 csőházak, valamint hárombiztos lámpaházak találhatók. Ez a termékszélesség akkor hasznos, ha egy projekt mérete vagy felépítése megváltozik az első prototípus után. A vevő összehasonlíthat egy félalumínium házat, egy teljes alumínium alapot vagy egy másik csőátmérőt ugyanazon a szállítón keresztül, ahelyett, hogy újrakezdené a teljes beszerzési folyamatot.

A JE támogatja a nyilvános formákat, a magánformákat, az OEM/ODM extrudálást és az egyedi projektmunkákat. A nyilvános öntőforma beszerzésnek akkor lehet értelme a szabványos JE-28 geometria esetén, ha a profil már megfelel a nyomtatott áramköri lap és a diffúzor követelményeinek. A privát öntőforma védhetőbbé válik, ha nem szabványos csatlakozózsebre, más rögzítési lehetőségre, szabadalmaztatott végsapkára vagy átdolgozott keresztmetszetre van szüksége. A megfelelő választás a várható mennyiségtől és a jövőbeni kínálat szabályozásának mértékétől függ.

Az egyesült államokbeli importőrök és világítástechnikai gyárak esetében a dokumentációnak többet kell tartalmaznia, mint egy termékfotót. Kérje a profilrajzot, az anyagleírást, a diffúzor opciót, a hossztűrést, a végsapka specifikációját, a csomagolás részleteit és az elkészült lámpatest elektromos adatait. Maga a ház nem ugyanaz, mint egy hitelesített kész LED-cső. Ha az ügyfél, az AHJ, a forgalmazó vagy a projekt specifikációja bizonyos listákat vagy megfelelőségi dokumentumokat igényel, azonosítsa ezt a követelményt, mielőtt a terv befagyasztására kerülne sor.

A JE azt is kijelenti, hogy nagykereskedőket, vállalkozókat, világítástechnikai gyárakat és egyedi projekt ügyfeleket szolgál ki. Ez a beszállítót alkalmassá teszi mind alkatrészbeszerzésre, mind a saját márkás csőfejlesztésre, feltéve, hogy a kereskedelmi terjedelem egyértelműen meg van írva. Tegye fel a jóváhagyott rajzot, mintafotókat, a revíziószámot és az anyagválasztást a vásárlási dokumentációban. Megakadályozza az extrudálás beszerzésében ismert problémát: egy cseretételt, amely méretben közel van, de valójában nem cserélhető fel.
