G5 végzáró kábelezés

Először is tisztázzuk: mit értesz pontosan "drót" alatt?

A T5 és G5 LED-csövek gyártási folyamatában az "egyvezetékes/több vezetékes/vezeték nélküli" kifejezés általában a végsapkából kivezető vezetékek számát jelenti, nem pedig magának a csőnek a tápellátási módját (egyvégű/kétvégű tápegység). Ez a két fogalom könnyen összekeverhető.

• Egyvezetékes:A végsapka csak egy vezetéket vezet ki, általában a feszültség alatt álló vezetéket (L) vagy a nulla vezetéket (N).

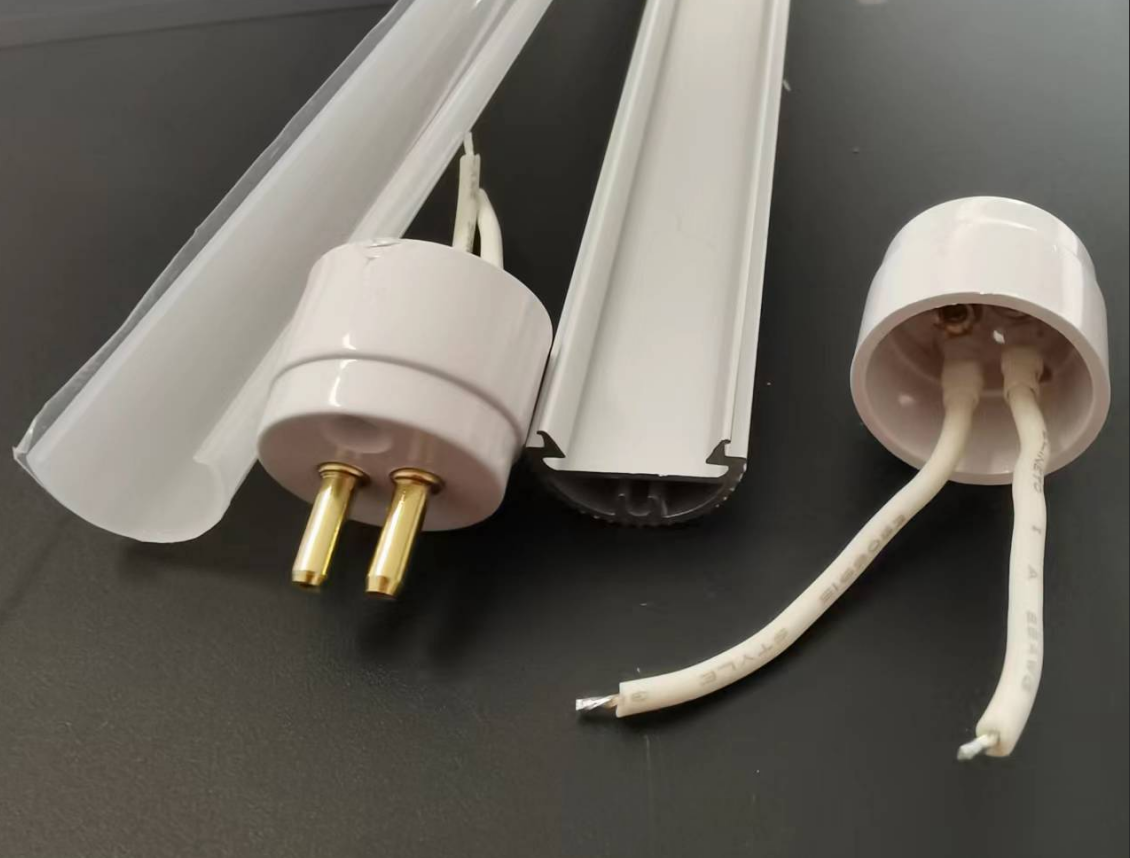

• Többvezetékes (kétvezetékes):A végsapka két vezetéket vezet ki, általában egy feszültség alatt álló vezetéket és egy nulla vezetéket.
• Vezeték nélküli:Maga a zárósapka nem vezet ki semmilyen vezetéket; csak két G5-ös érintkező van.

Ha ezt tisztáztuk, a későbbi kombinációs logika könnyen érthető.

1. kombináció: egyvégű egyvezetékes + egyvégű vezeték nélküli → egyvégű tápellátású cső

Ez a T5 integrált LED-csövek leggyakoribb konfigurációja a piacon.

Csatlakozási mód:Az áramellátás csak az egyvezetékes végről történik. Ez az egyetlen vezeték csatlakozik a feszültség alatt álló vagy a nulla vezetékhez, míg a másik vezeték (feszültség alatt vagy nulla) közvetlenül csatlakozik a másik végén lévő tűhöz a lámpacső belső áramkörén keresztül. A vezeték nélküli végén az egyik érintkező a mechanikai rögzítésért és a vezetőképességért felelős, míg a másik érintkező nem csatlakoztatható vagy belső rövidzárlatos lehet.

Van azonban egy kritikus gyártási részlet: a T5 G5 lámpatartó tűtávolsága mindössze 5 mm. Ha az egyik vége áram alatt van, a két érintkező nagyon közel van egymáshoz, és a nem megfelelő belső vezetékek könnyen rövidzárlatot okozhatnak. Ezért az egyvezetékes zárósapkán belüli szigetelés és vezetékelrendezés kulcsfontosságú mutatója a zárósapka szállítójának mesterségbeli tudásának.

Alkalmazási forgatókönyvek:Irodai világítás, szupermarket polc világítás, szekrény világítás, vitrin világítás. Az ilyen típusú lámpák jellemzően integrált konzolt használnak, csak egy tápellátást igényelnek, egyszerűsítve a telepítést, és a végfelhasználóknak nincs szükségük elektromos ismeretekre.

Kettő kombináció: egy vezeték mindkét végről → Kétvégű elektromos lámpacső

Ez a módszer gyakori a mérnöki felújítási projektekben.

Csatlakozási mód:Vezessen ki egy vezetéket a lámpafejek közül a lámpacső mindkét végén. Csatlakoztassa az egyik végét a feszültség alatt lévő vezetékhez (L), a másik végét pedig a nulla vezetékhez (N). Az egyik végéből áram folyik be, a másikból ki. A lámpafej belsejében lévő két G5-ös érintkező rövidre van zárva, így egyetlen elektródát alkotnak.

Miért részesítik előnyben a kétvégű tápegységet a mérnökökben?A régi fénycsőtartók utólagos felszerelésekor az eredeti G5-ös foglalatokat általában párhuzamosan kötik, vagyis a két érintkező belső rövidre van zárva. A kétvégű lámpák közvetlenül illeszthetők ehhez a típusú tartóhoz anélkül, hogy nem párhuzamos tartóra kellene cserélni. Ha egy végű lámpát szerelnek be egy párhuzamos tartóba, akkor az azonnal rövidzárlatot okoz bekapcsoláskor. Ez történt a hongkongi mérnöki közösségben; egyesek még a régi tartó műanyag burkolatát is megégették.

Gyártási óvintézkedések:A kétvégű lámpafej mindkét végén vezetékekkel kell rendelkezni, de a vezetékek színének jól megkülönböztethetőnek kell lennie (pl. az egyik végén L, a másikon N jelzéssel), hogy elkerüljük a fordított vezetékezést a telepítés során. Ezenkívül a kétvégű fénycső belső vezetékének biztosítania kell, hogy ne legyen elektromos kapcsolat a két vége között; ellenkező esetben a lámpa rövidre zár.

Alkalmazási forgatókönyvek:Gyári műhelyek, parkolók, raktárak és logisztikai központok. Ezeken a helyeken gyakran régi fénycsöves lámpatartók utólagos felszerelésére van szükség, és a kétvégű tápegység-megoldások jobb kompatibilitást kínálnak.

3. kombináció: az egyik vége élő vezetékkel (kétvezetékes) + a másik vége vezeték nélküli végsapkával → továbbfejlesztett egyvégű tápegység

Ez a kombináció az egyvégű tápegység továbbfejlesztett változata, amely magasabb biztonsági és megbízhatósági követelményeket támasztó forgatókönyvekhez alkalmas.

Csatlakozási mód:A tápegység végsapkája kivezeti a feszültség alatt álló és a nulla vezetékeket, közvetlenül csatlakozva a meghajtó tápegységéhez vagy a váltakozó áramhoz. A vezeték nélküli vége csak mechanikus támogatásra és áramköri csatlakozásra szolgál, és nem kezeli a tápellátást.

Különbség az egyvezetékes egyvégű megoldástól:Az egyvezetékes egyvégű megoldásban a lámpacső belső huzalozása olyan kialakítást igényel, hogy "az egyik vezeték belép, és egy másik vezeték belülről csatlakozik a másik végéhez", így a belső vezetékek viszonylag bonyolultak. Ezzel szemben a kétvezetékes egyvégű megoldásnál mind a feszültség alatt álló, mind a nulla vezetéket ugyanazon a végsapkán keresztül vezetik be, így közvetlenebb belső áramkör-kialakítás érhető el, csökkentve a potenciális meghibásodási pontokat és javítva a biztonságot.

Termelési előnyök:Az integrált T5 lámpacsövet gyártók számára ez a módszer nagyobb összeszerelési hatékonyságot kínál, mint az egyvégű végsapkák használata. Mivel minden tápkábel az egyik végén összpontosul, nincs szükség kereszthuzalozásra a lámpacső belsejében, így csökken a belső rövidzárlat kockázata.

Alkalmazások:Orvosi világítás, oktatási világítás, csúcskategóriás kereskedelmi kijelzők.
