LED-házak tervezése nagy vibrációjú vasúti környezetekhez

A gördülőállomány ellenséges környezet az elektronika számára. Minden alkalommal, amikor egy vonat nekiütközik egy vágányváltónak, a nagyfrekvenciás kinetikus energia a forgóvázaktól felfelé halad az alvázon keresztül, és közvetlenül a mennyezeti panelekbe jut. Amikor a tömegközlekedési hatóságok panaszkodnak villogó kabinvilágításról vagy halott mennyezeti lámpatestekről, a probléma ritkán maga a LED chip. A hiba szinte mindig a mechanikus burkolatra vezethető vissza.

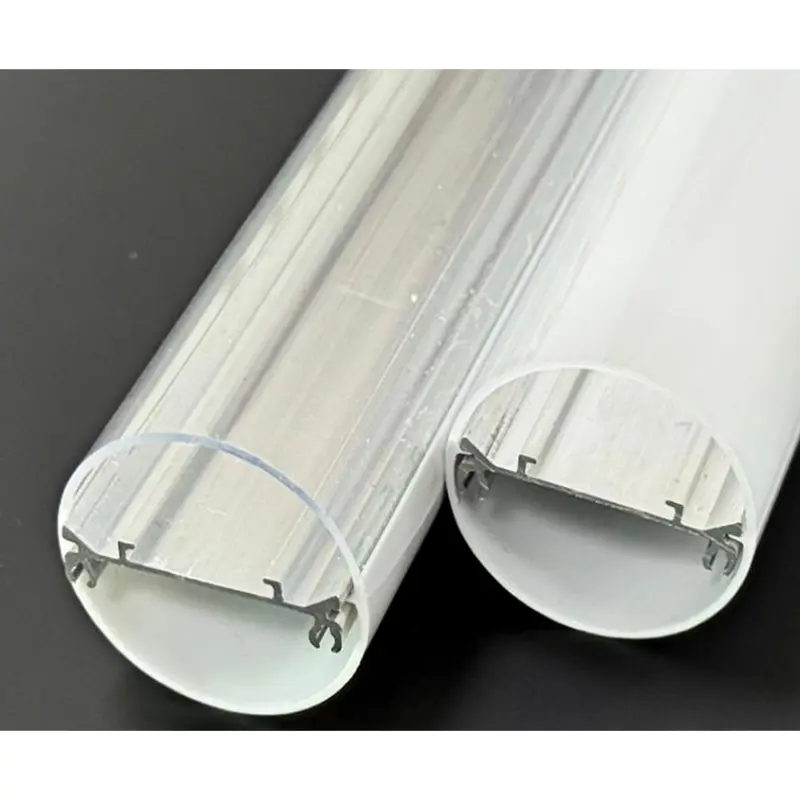

AnLED vasúti jármű lámpaháznem csak dekoratív borító. Ez egy szerkezeti lengéscsillapító, egy hőszabályzó rendszer és egy elsődleges életbiztonsági akadály. Ha az extrudálási kialakítás nem veszi figyelembe a harmonikus rezonancia, hőtágulás vagy tranzittűz kódokat, a világítási rendszer jóval a névleges élettartama előtt meghibásodik. Az ehhez a környezethez való tervezés megkívánja a szokásos kereskedelmi világítási feltételezések és a kifejezetten az állandó, heves mozgásra vonatkozó tervezés feladását.

A gördülőállomány világításának mechanikai és termikus hibáinak diagnosztizálása

Ahhoz, hogy jobb házat tervezzen, először meg kell értenie, hogy a jelenlegi tervek hogyan bomlanak le a területen. A vasúti környezetben a világítótesteket a fizikai sokk, a szélsőséges hőmérsékleti ingadozás és a zárt légtér összetett keveréke éri. Ha a ház rosszul van megtervezve, a tünetek általában három különböző meghibásodási módban jelentkeznek.

Forrasztási csatlakozás mikro-repedése
A vonatfények villogásának leggyakoribb oka a mechanikai fáradtság. Ha egy alumínium LED-extrudálást mereven rögzítenek egy vibráló mennyezeti panelre, megfelelő csillapítás nélkül, a ház ezt a kinetikus energiát közvetlenül a belső PCB-nek adja át. Az állandó hajlítás mikrorepedéseket okoz a diódákat a táblával összekötő forrasztási kötésekben. A vásárlók gyakran a NYÁK-gyártót hibáztatják, de a kiváltó ok egy olyan ház, amelyből hiányzik a LED-tálca belső ütésszigetelése.

Polikarbonát repedés és diffúzor kilökődés
A vonatok erős termikus kerékpározáson mennek keresztül. A vasúti udvarban éjszaka leparkolt személygépkocsi fagypont alá süllyedhet, majd gyorsan felmelegszik, amikor a HVAC és a világítási rendszer bekapcsol. Az alumínium és a műanyag különböző sebességgel tágul. Ha az alumínium alap és a műanyag diffúzor közötti mechanikai tűrések túl szűkek, a hőtágulás hatalmas feszültséget okoz. Ez „megbomlást” okoz – mikroszkopikus repedések hálózatát a polikarbonátban –, vagy ami még rosszabb, a diffúzor meghajlását és kipattanását okozza egy hirtelen fékezés során.

IP65 tömörítő készlet
A metrókocsik agresszív tisztítást igényelnek, gyakran nagynyomású mosással. Ennek túléléséhez a rezgésálló LED-es tranzitlámpa háznak megbízható IP65-ös besorolásra van szüksége. Az állandó vibráció azonban azt okozza, hogy a gyengébb minőségű tömítések idővel ellaposodnak, ezt a jelenséget kompressziós halmaznak nevezik. Amint a tömítés elveszti memóriáját, a nedvesség és a tisztító vegyszerek megkerülik a házat, rövidre zárva az elektromos alkatrészeket.

Anyagválasztási kritériumok az EN45545 megfelelőséghez és a rezgéscsillapításhoz

A vasúti világítás anyagainak meghatározása megköveteli a szerkezeti merevség és a szigorú utasbiztonsági előírások közötti egyensúlyt. Nem használhat egyszerűen kereskedelmi forgalomban kapható extrudálást. Minden alkatrésznek meg kell felelnie a szigorú vasúti szabványoknak, mindenekelőtt az EN45545 szabványnak, amely a vasúti járművek tűzzel kapcsolatos viselkedését és anyagokat szabályozza.

Az alapprofil: 6063-T5 alumínium
A fő szerkezeti extrudálásnál a 6063-T5 alumínium az ipari szabvány. A T5 temper pontosan azokat a mechanikai tulajdonságokat biztosítja, amelyek az alumínium LED-extrudáláshoz szükségesek gördülőállományhoz: elég merev ahhoz, hogy megereszkedjen a vasúti kocsi mennyezetének hosszában, ugyanakkor elég rugalmas ahhoz, hogy törés nélkül elviselje az alacsony frekvenciájú rezgéseket. Lényeges, hogy a 6063 alumínium kiváló hővezető képességgel rendelkezik, és rendkívül hatékony hűtőbordaként szolgál a nagy teljesítményű LED-szalagokhoz.

Diffúzor: lángálló polikarbonát (PC)
Ami az optikai burkolatot illeti, a szabványos PMMA (akril) túl rideg a vasúti alkalmazásokhoz. Egy erős ütés összetöri, és veszélyes szilánkokat képez. A szabványos ABS olcsó, de nem teljesíti a tranzittűzvédelmi előírások füst- és toxicitási követelményeit.

Meg kell adnia a lángálló PC-t (polikarbonát). A PC törés nélkül ellenáll a közvetlen ütéseknek, így ideális nagy forgalmú tömegközlekedéshez. Ennél is fontosabb, hogy a PC egyedi összetételei megfelelnek az EN45545 Hazard Level 3 (HL3) követelményeinek. Ez azt jelenti, hogy kabintűz esetén a ház nem terjeszti a lángot, és a kibocsátott füst a szigorú toxicitási küszöbérték alatt marad, amely az utasok biztonságos evakuálásához szükséges.

Tömítések és végzárók
Kerülje a szabványos PVC-t vagy az olcsó gumit a végsapkák tömítéseihez. EPDM vagy kiváló minőségű szilikon kötelező. Ezek az anyagok ellenállnak a szélsőséges hőmérsékleti hatásoknak és az UV-sugárzásnak, miközben megőrzik nyomási visszapattanásukat, így biztosítják, hogy az IP65-ös vasúti jármű LED-es lámpatest háza vízálló maradjon az évekig tartó napi vibráció után is.

A hőleadás ellenőrzése mesterséges intelligencia által vezérelt hőszimulációval

A hő a LED hosszú élettartamának ellensége. Egy kereskedelmi irodában egy LED-es lámpatest hőt bocsát ki a szabad levegőbe. A nagysebességű vonatoknál a világítás házát gyakran egy szigetelt mennyezeti panelbe süllyesztik, közvetlenül egy hatalmas, hőt termelő HVAC csatorna alatt. A lámpatestet körülvevő környezeti hőmérséklet már megemelkedett, ami drasztikusan csökkenti a hatékony hűtéshez szükséges delta-T (hőmérséklet-különbség).

Mielőtt drága szerszámokat vágna egy új extrudálási profilhoz, a hőkezelést digitálisan kell érvényesíteni. A modern mérnöki munkafolyamatok ma mesterséges intelligenciával támogatott hőszimulációs szoftvert használnak annak modellezésére, hogy a hő pontosan hogyan mozog a házon egy szűk helyen.

A szimuláció modellezi a termikus utat a LED-diódától a hőpasztán keresztül a PCB-be, és ki a 6063-T5 alumínium bordákon keresztül. A mesterséges intelligencia által vezérelt megoldók több száz bordageometriát képesek gyorsan megismételni – a hűtőborda vastagságának, távolságának és szögének beállításával –, hogy megtalálják azt a pontos konfigurációt, amely szükségtelen súly hozzáadása nélkül maximalizálja a felületet. A súly kritikus mérőszám a vasúti járművek tervezésében; a nehéz házak növelik a vonat teljes tömegét, növelve az energiafogyasztást. A hőleadás digitális validálásával a mérnökök olyan hőszabályozó sínes LED-házat tervezhetnek, amely 80°C alatt tartja a dióda csatlakozási hőmérsékletét, miközben minimalizálja az alumíniumprofil tömegét.

Gyártható tervezés (DFM) egyedi alumínium- és polikarbonát profilokban

Még a leginkább optimalizált CAD-modell is haszontalan, ha nem gyártható megbízhatóan nagy méretekben. Az alumínium és a műanyagok extrudálása az anyagáramlás, a hűtési sebesség és a szerszámsúrlódás pontos szabályozását igényli. A Dongguan Jinen Lighting Technology (JE) 20 műanyag és 5 alumínium extrudáló vonalat üzemeltet, amelyek DFM támogatást nyújtanak a szerkezeti hibák kiszűréséhez a szerszámozási fázis előtt.

Amikor a tervezés aegyedi LED vasúti jármű lámpaház, kövesse az alábbi konkrét DFM-műveleteket:

1. Falvastagságok egyensúlya:Győződjön meg arról, hogy az alumínium profil keresztmetszete egyenletes falvastagságú. A vastag részek lassabban hűlnek le, mint a vékony részek. Ha egy nehéz rögzítőperem egy vékony hűtőborda mellett helyezkedik el, az egyenetlen hűtés miatt a profil meghajlik vagy elcsavarodik, amikor kilép az extrudáló szerszámból. Tartsa a vastagság-átmeneteket fokozatosan.
2. Nagyvonalú Snap-Fit tűréstervezés PC-hez:A polikarbonát hűlés közben zsugorodik. A reteszelő sínek kialakításakor, ahol a PC diffúzor az alumínium alapra pattan, mindkét anyag hőtágulási együtthatóját számítsa ki. Hagyjon pontos tágulási rést. Ha az illesztés túl szoros, a PC kifelé hajlik, amikor a vonat felmelegszik.
3. Mérnöki mélytömítési csatornák:Az IP65-ös besoroláshoz többre van szükség, mint egy darab szilikon összenyomására. Tervezzen egy dedikált, U-alakú visszatartó csatornát az alumínium extrudálásba. A csatorna falának elég mélynek kell lennie ahhoz, hogy mechanikusan rögzítse a tömítést, hogy az oldalirányú vibráció hatására ne gurulhasson vagy elmozdulhasson.
4. Minimalizálja az üreges üregeket a műanyag profilokban:A műanyag extrudált üreges szelvényekhez bonyolult, drága szerszámok szükségesek belső tüskével. Ahol lehetséges, a PC-burkolatot egyfalú profilként, tartóbordákkal, és ne zárt csőszakaszként tervezze. Ez csökkenti a szerszámozási költségeket és felgyorsítja a termelést az extrudáló soron.

Az OEM extrudálási képességeinek összehangolása az Egyesült Államok tranzitbeszerzési szabványaival

A vasúti világítótestek amerikai piacra hozásához a beszerzési specifikációk összetett hálójában kell eligazodni, a helyi szabadkereskedelmi megállapodásoktól a merev biztonsági tanúsítványokig. Az Egyesült Államok tranzithatóságai a hosszú távú megbízhatóság és megfelelőség alapján értékelik az ajánlatokat, ami súlyos felelősséget hárít a világítástechnikai gyártókra és ezen belül az alkatrész-beszállítóikra.

A szabványos kereskedelmi extrudálások beszerzése meghibásodáshoz vezet az ütési, rezgési és tűzvizsgálati fázisok során. Olyan OEM-partnerre van szüksége, akinek a gyártási alapvonala már megfelel a szállítási szintű követelményeknek. A JE világszerte szállítja az OEM világítástechnikai gyártókat, és mind nyilvános formákat kínál a szabványos alkalmazásokhoz, mind pedig magánformákat saját fejlesztésű, magas specifikációjú kivitelekhez.

A 6063-T5 alumíniumhoz és az EN45545 szabványnak megfelelő polikarbonáthoz szükséges tűréseket alapvetően ismerő gyártóval való együttműködéssel megszünteti a termékfejlesztés próba-hiba szakaszát. Olyan házakat kap, amelyek tisztán összepattannak, szorosan tömítenek, és túlélik a sín környezet könyörtelen mechanikai visszaéléseit. Az egyedi profilok műszaki specifikációihoz vagy a meglévő, szállításra kész formák áttekintéséhez értékeljen egy beváltOEM metró világítás ház gyártóamely biztosítja a precíz mechanikai alapot a következő szállítási projekthez.
