Mi az a dupla PCB T12 LED-csőház?

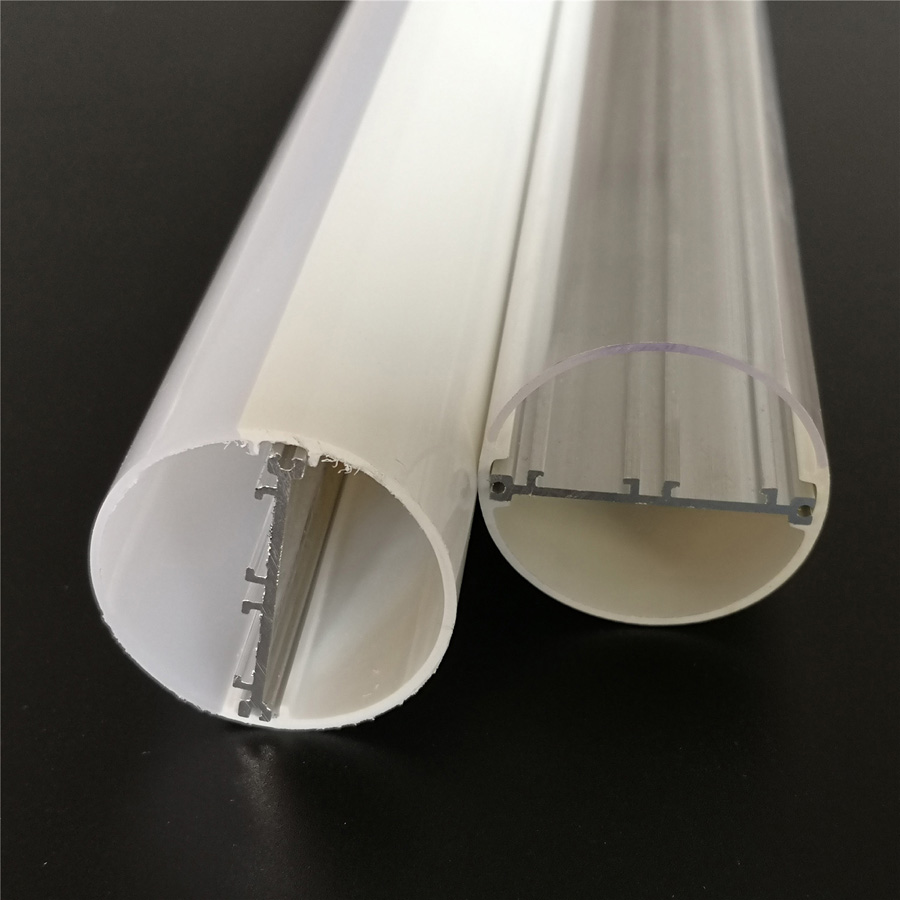

A dupla PCB T12 LED-cső ház egy külső polikarbonát cső belső alumíniumprofillal kombinálva, amely két LED-es áramköri kártyát tartalmaz. A JE JE-34 háza egy 38 mm-es átmérőjű csövet, két 10 × 1,0 mm-es PCB-pozíciót és helyet tartalmaz egy akár 16 mm magas belső meghajtó számára. Konfigurálható IP20 vagy IP65 konstrukcióhoz, 600 mm-től 2400 mm-ig terjedő hosszúsággal vagy egyedi hosszra készíthető.

Ez teszi az OEM csőszerelvény házává, nem pedig egy komplett LED-lámpává. Az Ön csapata továbbra is kiválasztja a LED-eket, a PCB-elrendezést, az illesztőprogramot, a vezetékeket, a végsapka tömítési módját és a végső elektromos konfigurációt. A ház meghatározott mechanikai kiindulópontot ad ezeknek a döntéseknek.

Lásd a teljesLED T12 műanyag cső és dupla áramköri lap alumínium házmintakérelem elkészítése előtt.

Mit tartalmaz a JE-34 T12 ház az OEM csőszereléshez?

A JE-34 T12 LED-csőház polikarbonát külső csövet, belső 6063-as alumíniumprofilt, két PCB rögzítési pozíciót, műanyag végsapkákat és helyet tartalmaz egy belső meghajtó számára. A külső cső lehet átlátszó vagy matt, és a diffúzor vastagsága 0,6 mm és 2,0 mm között van.

A szabványos átmérő 38 mm. A rendelkezésre álló csőhossz 600 mm és 2400 mm között van, a minősített projektekhez pedig egyedi hosszúságok is elérhetők. Ezeket a méreteket azonban nem szabad teljes mechanikai rajzként kezelni. A nyomtatott áramköri lapok elhelyezését, a végsapka rögzítését, a vezetékek elvezetését és a meghajtó hézagát továbbra is össze kell hasonlítani a tényleges alkatrészekkel.

Az OEM vásárlók számára a legfontosabb az, hogy a JE szállítja az extrudált műanyag és alumínium házrendszert az összeszerelő sorhoz. A JE műanyag és alumínium extrudáló sorokat üzemeltet, formakészítést, tesztelést, mintajóváhagyást és tömeggyártási minőségellenőrzést végez LED-profil projektekhez.

Hogyan bővíti ki a tervezési teret a két PCB csatorna és egy belső alumínium profil?

A két PCB-csatorna lehetővé teszi a LED-ek két kártyán való elosztását ahelyett, hogy minden LED-et, illesztőprogram-csatlakozást és termikus interfészt egyetlen keskeny áramköri kártyára kényszerítene. Ez több teret biztosít a lámpa teljesítményével és elrendezésével kapcsolatos döntések számára, de nem garantálja a konkrét teljesítményt. A végső határ a LED típusától, a kártya felépítésétől, az áramerősségtől, a meghajtó kiválasztásától, a hőteszteléstől és a kész összeszereléstől függ.

Kettős 10 × 1,0 mm-es PCB pozíció, belső meghajtó hézag és hőtámasz

Minden PCB pozíció 10 × 1,0 mm-re van megadva. A szerszámozás vagy a minta jóváhagyása előtt győződjön meg arról, hogy a tábla szélessége és vastagsága megfelel ezeknek a pozícióknak. A névleges csatornához illeszkedő, de az összeszerelés során elmozduló tábla egyenetlen fényt, vezetéknyomást vagy rossz érintkezést okozhat az alumíniumprofillal.

A belső vezetőtér legfeljebb 16 mm-es magasságban van feltüntetve. Mérje meg a vezetőtestet, a szigetelést, a csatlakozókat és az esetleges feszültségmentesítő alkatrészeket – ne csak a vezető címkéjét. Az alkatrészrajzon elfogadhatónak tűnő hézag eltűnhet, ha a vezetékeket a cső belsejében meghajlítják.

Az alumínium profil fémszerkezetet biztosít a nyomtatott áramköri lapok alatt, és segíthet a hő elvezetésében a táblákról. Nem helyettesíti a termikus validálást. Tesztelje a teljes lámpát a kiválasztott LED-ekkel, NYÁK-val, meghajtóval, végsapkákkal és telepítési tájolással.

Miért segít a 6063 alumínium betét elválasztani a hőkezelést a fény diffúziótól?

A 6063 alumínium betét és a polikarbonát cső különböző feladatokat lát el. Az alumínium profil megtámasztja az áramköri lapokat, és megfelelőbb utat kínál a hőátadáshoz, mint a műanyag önmagában. A polikarbonát cső alkotja a látható külső testet és a diffúzort, védi a belső részeket, miközben formálja a lámpa megjelenését.

Ez az elválasztás hasznos egy alumínium betétes T12 LED-csőházban, mert az optikai burkolat megjelenése és átvitele szerint választható anélkül, hogy a műanyagot kellene viselnie a teljes mechanikai és hőterhelésnek. A tényleges termikus eredmények továbbra is a NYÁK és a profil érintkezésétől, az összeszerelési nyomástól, a LED-távolságtól, a meghajtó teljesítményétől és a kész cső körüli légáramlástól függenek.

Mely NYÁK-ot, illesztőprogramot, hosszt és optikai részleteket kell jóváhagyni a mintavétel előtt?

Hagyja jóvá a mechanikai rajzot az elektromos és optikai alkatrészlistával együtt. A házminta csak akkor hasznos, ha azt az összeállítást reprezentálja, amelyet gyártani kíván.

Erősítse meg a NYÁK-távolságot, a meghajtó magasságát 16 mm-ig, a csőhosszt, a végsapka illesztését és a vezetékek hézagát

• PCB illesztés:Ellenőrizze a két 10 × 1,0 mm-es táblapozíciót, a tábla szélei közötti távolságot és a táblák rögzítését az összeszerelés során.
• Illesztőprogram csomag:Ellenőrizze a meghajtó teljes magasságát a rendelkezésre álló 16 mm-ig, beleértve a kapcsokat, hüvelyeket és vezetékeket.
• Cső hossza:Válasszon 600 mm és 2400 mm közötti hosszt, vagy adja meg a kívánt egyedi hosszt. Vegye figyelembe a végsapkákat és a használható belső szerelvényhosszt.
• Végzárók:Ha a lámpa IP65-ös konstrukciót használ, hagyja jóvá a műanyag végsapka méreteit, a rögzítési módot, a kábelkimenetet és a tömítést vagy tömítést.
• Vezeték:Ellenőrizze, hogy hol lépnek be a bemeneti vezetékek, hogyan fordulnak el a csőben, és hogy a meghajtó vagy a PCB csatlakozások összeszerelhetők-e a szigetelés becsípődése nélkül.

Ezek az ellenőrzések megakadályozzák a gyakori mintavételi hibát: jóváhagyják a csőátmérőt, miközben a zárókupak és a meghajtó interfész megoldatlan marad.

Válasszon átlátszó vagy matt polikarbonátot az átviteli, tükröződési és megjelenési követelmények alapján

A JE a fényáteresztést 95% feletti átlátszó borítóknál, 85% feletti tejfehér borításoknál sorolja fel. Az átlátszó polikarbonát megőrzi a teljesítményt, de könnyebben mutatja a belső LED-pontokat, és jobban látható csillogást okozhat. A tejszerű vagy fagyos burkolat lágyítja a megjelenést és jobban elrejti az alkatrészeket, némileg csökkentve az átvitelt.

Válassza ki a fedelet, miután áttekintette a LED hangmagasságát, a szükséges vizuális egyenletességet, a látószöget és a cél megjelenését. A felsorolt ​​átviteli ábrák leírják a fedél opciót; nem jósolják meg a teljes lámpádból leadott fényt. Kérje a megfelelő diffúzormintát, ha az optikai megjelenés fő követelmény.

Mikor alkalmas az IP20-as konstrukció, és mikor szükséges az IP65-ös tömítés?

Az IP20 általában száraz beltéri telepítésekhez alkalmas, ahol a cső védve van a víztől, és a burkolatot nem kell szigetelni. Praktikus választás számos belső berendezéshez, de a végső alkalmazás továbbra is meghatározza, hogy a nyitott vagy nem zárt elrendezés elfogadható-e.

Használja az IP65 konstrukciós opciót, ha a kész lámpatest porral vagy vízsugárral találkozhat, és a projekt ilyen szintű burkolatvédelmet igényel. A ház önmagában nem határozza meg a végső IP-besorolást. A tömítések, a végsapkák, a kábelbevezetések, a meghajtó elhelyezése, az összeszerelési tűrések és a gyártásellenőrzés mind befolyásolják az eredményt. Erősítse meg a szükséges vizsgálati módszert, és értékelje ki az elkészült lámpát, ahelyett, hogy feltételezné, hogy az IP65-ös ház automatikusan a teljes lámpatestet IP65-össé teszi.

A JE komplett LED csövet vagy házat szállít a saját összeszereléséhez?

A JE a LED-cső házrendszert szállítja az OEM és ODM összeszereléshez, nem pedig kész, elektromosan tanúsított csövet, hacsak külön projektmegállapodás nem határozza meg ezeket a kiegészítő szolgáltatásokat. Ön adja meg vagy hagyja jóvá a LED-táblákat, az illesztőprogramot, a vezetékeket és a végső lámpakonfigurációt.

Ez az elrendezés megfelel azoknak a világítástechnikai gyártóknak, akiknek T12-es műanyag LED-cső házra van szükségük alumínium betéttel, és ellenőrizni akarják az elektronikát. Nem biztos, hogy megfelel annak a vásárlónak, aki beszerelésre kész, teljesen összeszerelt cserelámpát keres. A gyártási rendelés leadása előtt tisztázza a szállítási kört, a tesztelési felelősséget, a címkézést és a szabályozási követelményeket.

Az egyedi összeszerelési követelményekhez tekintse át aegyedi T12 LED-cső ház részleteia JE mérnöki csapatával.

Hogyan térjenek át az amerikai OEM-vásárlók a rajz áttekintésétől a minták és a gyártás felé?

Küldje el a JE-nek a cső hosszát, a nyomtatott áramköri lap rajzait, a meghajtó méreteit, a vezetékkivezetési tervet, a végsapka követelményeit, az optikai preferenciát és a szükséges IP-konstrukciót. Tartalmazza a telepítési környezetet és a cél összeállítási folyamatot. Ha a két tábla eltérő LED-elrendezést használ, vagy eltérő optikai zónákat szolgál ki, ezt egyértelműen mutassa be a rajzon.

A JE ezután áttekintheti az extrudálási és szerszámozási követelményeket, mintákat készíthet, és megerősítheti a mechanikai interfészeket a tömeggyártás előtt. Használja a mintát a kártya illeszkedésének, a meghajtó hézagának, a vezetékek elvezetésének, a diffúzor megjelenésének, a zárósapka tartásának és – adott esetben – a tömítési folyamat ellenőrzéséhez az IP65-ös verzióhoz.

Kezdje aJE-34 T12 dupla PCB házoldalon, majd forduljon a JE-hez rajzaival és a célmennyiséggel. Minél korábban rögzítik ezeket a projektbemeneteket, annál kevésbé valószínű, hogy egy olcsó lakhatási döntés később költséges összeszerelési cserévé válik.
